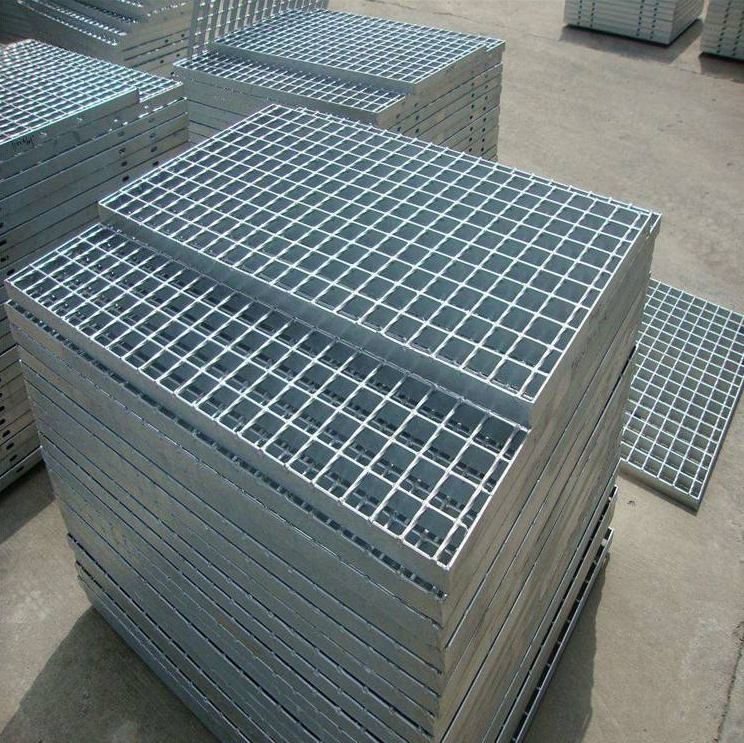

格柵板 L1000*W840*T32MM 鍍鋅Q235|格柵板|鍍鋅鋼格柵

鍍鋅鋼格柵是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼

格柵板制品，高強度，輕結構，便于吊裝等特點；外形美觀，經久耐用。 表面又采用了熱鍍鋅處理，有更優秀的

防腐蝕性能！

鍍鋅鋼格柵規格

扁鋼間距：有30、40、60mm等，推薦采用  30、40mm.

橫桿間距：有30、38、50、76、100mm，推薦采用50、100mm.

尺寸：常用6x6mm扭絞方鋼，小規格鍍鋅鋼格板采取5X5mm扭曲方鋼，不銹鋼常用直徑5mm圓鋼

受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

鍍鋅鋼格柵種類

根據扁鋼類型的不同，熱鍍鋅鋼格板主要分為以下三類

1、平面型：平面型熱鍍鋅鋼格板是應用最廣泛的熱鍍鋅鋼格板，主要用于平臺、走道、各類溝蓋、踏步板等。

2、齒型：與平面型熱鍍鋅鋼格板相比，齒型鍍鋅鋼格板的防滑效果更好。

3、工字型：與平面型熱鍍鋅鋼格板相比，工字型鋼格板在不大幅削弱載能力的情況下具有重量輕，更加經濟

等特點。

鍍鋅鋼格柵的安裝

可選用焊接和安裝夾緊固兩種方式。焊接的優點是永久固定，不會松脫，具體位置在鋼格板的每個角第一根

扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。安裝夾的優點是不破壞熱浸鋅層及拆卸方便，每塊板

至少需要4套安裝夾，安裝夾的使用數量隨著板長度的增加而增加中。最安全的方法是不用下夾，直接將螺

釘頭焊在梁上，保證鋼格板不會因安裝夾松脫而從梁上滑落

鍍鋅鋼格柵舉例說明

1、熱鍍鋅鋼格板 由扁鋼寬 65mm—200mm厚5mm—20mm 等焊接形成 的熱鍍鋅鋼格板為后重載型熱鍍鋅

鋼格板.適用于大型貨場，碼頭，煤礦 道路橋梁等，能承載大型貨車通過。

2、鍍鋅鋼格板（扁鋼間距40mm）扁鋼間距為 40mm 的熱鍍鋅鋼格板為最經濟，最輕便的品種.在跨距較小的

場合下，是最理想的選擇。

3、熱鍍鋅鋼格板（扁鋼間距60mm）扁鋼間距為 60mm 橫桿為 50mm 的熱鍍鋅鋼格板適用于礦山采礦業解決

了礦物濺 落在板面上的難題，常指定用于采礦業的加工廠

4、熱鍍鋅鋼格板（扁鋼間距30mm）扁鋼間距為 30mm 的熱鍍鋅鋼格板為工業領域用途最廣泛的品種.在常用

鍍鋅鋼格柵的系列中，對表面沖擊具有最強的抵力

5、熱鍍鋼格板（I型扁鋼）由I型扁鋼焊接而的熱鍍鋅鋼格板具有重量輕，載重大等特點。適用于各種場合，特別

是走道，參觀平臺等。

鍍鋅鋼格柵原理及流程

鋼格板熱鍍鋅又稱為熱浸鍍鋅，是在高溫下把鋅錠融化，在放入一些輔助材料，然后把鋼格板構件浸入鍍鋅

槽中，使鋼格板構件上附著一層鋅層。熱鍍鋅的優點在于他的防腐能力強，鍍鋅層的附著力和硬度較好。鋼格

板產品鍍鋅后重量有所增加，這就是常說的上鋅量。

熱鍍鋅層的形成

熱鍍鋅鋅層形成過程是鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，工件表面在熱浸鍍時形成鐵-鋅合

金層，才使得鐵與純鋅層之間很好結合。當鐵工件浸入熔融的鋅液時，首先在界面上形成鋅與α鐵(體心)固熔體。

這是基體金屬鐵在固體狀態下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。

因此，當鋅在固熔體中達到飽和后，鋅鐵兩種元素原子相互擴散，擴散到鐵基體中的鋅原子在基體晶格中遷移，

逐漸與鐵形成合金，而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉入熱鍍鋅鍋底，即為鋅渣。

當工件從浸鋅液中移出時表面形成純鋅層，為六方晶體。

熱鍍鋅工藝流程

溫度的控制

不同的溫度及不同的保溫時間，其溶鐵量即鐵損量是不一樣的。在500℃附近時，鐵損量隨著加溫及保溫時間急

劇增加。低于或高于480～510℃范圍，隨時間延長鐵損提高緩慢。因此，人們將480～510℃稱為惡性溶解區。

在此溫度范圍內鋅液對工件及鋅鍋浸蝕最為嚴重，超過560℃鐵損又明顯增加，達到660℃以上鋅對鐵基體是破

壞性浸蝕，鋅渣會急劇增加，施鍍無法進行。因此，施鍍目前多在430～450℃域內進行。

熱鍍鋅鋼格柵板是由負載扁鋼和橫桿按一定間距經緯排列，在高壓電阻焊機上焊接而成原板，經切割、切口、開孔、包邊等工序深加工而成客戶要求的成品。
熱鍍鋅鋼格柵板分為以下幾種：
1. 熱鍍鋅鋼格柵板 按制造工藝認為壓焊 熱鍍鋅鋼格柵板 及壓鎖 熱鍍鋅鋼格柵板
2.按 熱鍍鋅鋼格柵板 表面形狀分為齒形 熱鍍鋅鋼格柵板 、平面型 熱鍍鋅鋼格柵板
3.I型 熱鍍鋅鋼格柵板 及復合型 熱鍍鋅鋼格柵板 。
標識方法：
（1） 熱鍍鋅鋼格柵板 扁鋼中心間距：按照系列來區分：系列1為30mm；系列2為40mm；系列3為60mm。
（2） 熱鍍鋅鋼格柵板 橫桿中心間距：系列1為100mm，系列2為50mm.。其他規格可定做。
（3） 熱鍍鋅鋼格柵板 扁鋼：材質為Q235A或不銹鋼，有普通平面型、防滑齒型和截面I型。 常用規格有20*5、25*5、25*3、32*5、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。
（4） 熱鍍鋅鋼格柵板 橫桿：材質為Q235A或304不銹鋼的圓鋼、扭絞方鋼、方鋼或六角鋼。扭絞方鋼是由盤園經方模拉絲并扭絞而成，其常用規格有5*5、6*6、8*8mm等。
特點為:高強度，輕結構：牢固的網格壓焊結構使其具有高承載，結構輕，便于吊裝等特點；外形美觀，經久耐用。
熱鍍鋅鋼格柵板的用途：廣泛應用于石油化工、電廠、水廠、污水處理廠、市政工程、環衛工程等領域的平臺、走道、棧橋、溝蓋、井蓋、梯子、圍欄、護欄等。
